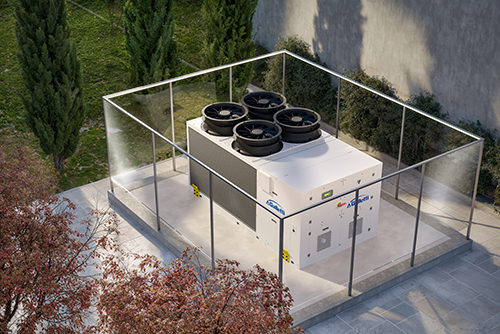

Nachhaltigkeit und Effizienz
Propan (R290) ist ein natürliches Kältemittel, das nach ISO 817 als A3, d. h. ungiftig und entflammbar, klassifiziert ist, und das sich durch ein GWP (Erderwärmungspotenzial) von nur 3 auszeichnet. Dank dieses Aspekts ist es eines der Kältemittel, die zu den Protagonisten in der Welt der Klimatisierungslösungen zählt. Zum einen zeichnet es sich durch einen extrem geringeren Beitrag zum Treibhauseffekt im Vergleich zu dem der synthetischen Kältemittel aus, zum anderen erfüllt es aufgrund seiner physikalischen Eigenschaften perfekt die Anforderungen, die mit dem zunehmenden Einsatz von Wärmepumpen und Kaltwassersätzen verbunden sind, da es in innerhalb noch nie erreichter Einsatzgrenzen mit ausgezeichneten Energieleistungen arbeiten kann.
Maximale Zuverlässigkeit

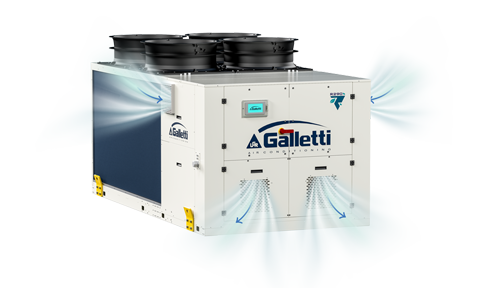

Zur Gewährleistung der maximalen Zuverlässigkeit der Einheit kann der eingebaute Mikroprozessor im Falle eines Kältemittellecks automatische Sicherheitsverfahren auslösen. Der ATEX-Sensor kommuniziert mit der Hauptsteuerung des Geräts auf der Grundlage von zwei Alarmschwellen: Die erste aktiviert die Zwangsbelüftung der Verdichterkammer mittels eines Abluftgebläses, ebenfalls ATEX, die zweite, die mit einer erhöhten Konzentration des Kältemittels im Kühlraum verbunden ist, unterbricht automatisch die Hauptstromversorgung des Geräts, sodass nur die Sicherheitskomponenten (Sensor und ATEX-Gebläse) mit Strom versorgt werden. Der Schaltschrank ist so konzipiert, dass er hermetisch gegen möglichen Gasaustritt abgedichtet ist.
Maßgeschneiderte Lösung
Die Produktpalette besteht aus 7 Größen, die als Kaltwassersatz (Kühlung), reversible Wärmepumpe (Heizen) oder als Multifunktionsgerät (Kühlen und Heizen) erhältlich sind. Die PLN-Serie bietet eine hohe hydraulische Flexibilität: Für die C- und H-Versionen können bis zu zwei On/Off- oder modulierende Pumpen integriert werden, bei der P-Version sind bis zu vier Pumpen möglich – davon maximal zwei modulierend.
Die elektronische Steuerung erlaubt die vollständige Verwaltung der Einheit und ist durch eine Polykarbonatklappe mit Schutzgrad IP65 leicht erreichbar. Der Controller ermöglicht die Aufzeichnung der Betriebsparameter mit Speicherung im Speicher und Möglichkeit des Downloads mittels Anschluss an den Controller.
Standard-Kältemaschine (Kühlkreislauf)
In dieser Betriebsart funktioniert das Gerät wie eine herkömmliche Kältemaschine: Es entzieht dem Wasser der Anlage (C1) Wärme, um die Räume zu kühlen (z. B. im Sommer), und leitet diese über das Luftregister nach außen ab. Die Belüftung ist daher aktiv, um den Kondensationswärmeaustausch zwischen Luft und Kältemittel zu ermöglichen. Der Heizkreislauf des Geräts (C2) – der normalerweise eine Heizungsanlage versorgen würde – bleibt inaktiv.
Standard-Wärmepumpe (Heizkreislauf)
Hier wird der Kühlkreislauf umgekehrt, wodurch das Gerät zu einer Wärmepumpe wird: Sie entzieht der Außenluft Wärme und überträgt diese auf das Wasser der Anlage (C2), das dann zum Heizen der Räume verwendet wird. Die Belüftung ist aktiv, der Kühlkreislauf der Maschine (C1) bleibt inaktiv.
Vollständige Wärmerückgewinnung
Das Gerät arbeitet gleichzeitig für zwei Verbraucher: einen, der gekühlt werden muss (C1), und einen, der beheizt werden muss (C2). Anstatt die Wärme wie in Betriebsart „Nur Kühlen” nach außen abzuleiten, gewinnt das Gerät die durch die Kühlung erzeugte Wärmeenergie vollständig zurück und nutzt sie zum Erhitzen des Wassers. Die Belüftung ist inaktiv, wodurch die Effizienz der gesamten Einheit maximiert wird. Diese Ausführung ist ideal für Gebäude mit entgegengesetzten und gleichzeitigen thermischen Lasten (Hotels, Krankenhäuser, Wellnesszentren usw.).
Features:
- Kaltwassersatz (PLN C): Die Kühlleistung reicht von 50,8 bis 160 kW mit saisonalen Effizienzwerten (SEER) von bis zu 5,00 (Modell 134)
- Reversible Wärmepumpe (PLN H): Hier werden Heizleistungen
von 54,6 bis 154 kW erreicht. Die saisonalen Effizienzen (SCOP)
liegen bei bis zu 3,34 (Modell 114) - Multifunktionsgerät mit Wärmerückgewinnung (PLN P):
Im Kühlbetrieb erreichen die Geräte auf der Wärmerückgewinnungsseite
bei 100%-WRG Betrieb Heizleistungen von 64,9 bis zu 188 kW.
Der TER-Wert (Total Energy Ratio) beträgt bis zu 7,86 (Modell 071). - Natürliches Kältemittel R290, GWP= 3
- Effizienter Betrieb auch bei niedrigen Außentemperaturen bis -20 °C (W60 °C)
- Warmwassertemperatur bis 75 °C
- Multi-Scroll-Kompressor
- Hohe saisonale Effizienz
- Algorithmus zur Modulation des Wasserdurchsatzes zum Primärkreislauf bei Teillast
- Smart Grid Funktion (intelligentes Stromnetz) - Anpassung der Betriebskapazität in Abhängigkeit vom Zustand von zwei potentialfreien Kontakten, die vom Netzbetreiber oder einer externen SPS zur Verfügung gestellt werden (Smart Grid Zertifizierung)
- Möglichkeit der Steuerung eines externen 3-Wege-Ventils für die Warmwasserbereitung
- Verwaltung der wöchentlichen Zeitabschnittprogrammierung
- Monitoring der Geräteleistung und des COP (Option)
- Kaskadenbetrieb mit bis zu sechs Einheiten
zur Erweiterung der installierten Leistung - Möglichkeit der Aktivierung von Zyklen zur Legionellenbekämpfung
