Elektronische Mikroprozessorsteuerung mit Remote-Anwenderschnittstelle
Leicht und intuitiv anzuwendender Multifunktionsregler
EVO enthält die beste Regeltechnik von Galletti für hydronische Endgeräte.
Die vollständig im technischen Büro von Galletti entwickelte EVO-Software besteht aus zwei verschiedenen Teilen in zwei Mikroprozessoren. Das erste Teil residiert auf der Leistungsplatine und verwaltet die Überwachung der Regelparameter und -logiken. Das zweite Teil der Software ist in den Mikroprozessor der Anwenderschnittstelle geladen und gewährleistet eine effektive Kommunikation, mittels der Installateur und Anwender bei der Konfiguration und dem Gebrauch der Steuerung geführt werden.
Wenn es erforderlich ist, die Leistungsplatine an der Maschine zu installieren, eine Option, die beim Großteil der hydronischen Endgeräte von Galletti verfügbar ist, reicht es bei der Verkabelung aus, die Anwenderschnittstelle mit einem abgeschirmten zweipoligen Kabel anzuschließen. Dadurch werden die Installationszeiten und -kosten halbiert.
Die Steuerung EVO wurde für die Verwaltung der Anlagenendgeräte des Galletti-Sortiments mit Einphasenstrom-Asynchronmotoren mit mehreren Geschwindigkeitsstufen oder mit BLDC-Motoren mit modulierter Geschwindigkeit entwickelt. Die fortgeschrittene Technologie dieser Steuerung erlaubt das Zusammenstellen von Steuernetzen, die für alle Anforderungen geeignet sind, um eine automatische und intelligente Verwaltung der Anlagenendgeräte zu gewährleisten.
Funktionen
Automatische Verwaltung der Zeitabschnitte
Die Anwenderschnittstelle erlaubt das Einstellen des ON/OFF-Status der Steuerung und des gewünschten Sollwerts Stunde für Stunde für verschiedene Wochentage. Wenn die o.g. Betriebsparameter auf "Master"-Einheiten eingestellt werden, können sie an allen angeschlossenen "Slaves" wiederholt werden.
Steuerung der Moduliervorrichtungen
EVO ist in der Lage, gleichzeitig bis zu 2 Modulierventile und einen BLDC-Lüfter unter Anpassung des Luft- und Wasserdurchsatzes an die Wärmelast zu verwalten.
Feuchtigkeitskontrolle
EVO bietet die Möglichkeit, in Abhängigkeit von der relativen Umgebungsfeuchtigkeit und einem einstellbaren Sollwert automatisch ein Entfeuchtungsverfahren einzuleiten. Die Funktion erfordert einen als Zubehör angebotenen Feuchtigkeitsfühler.

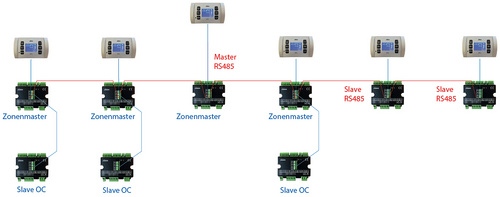

Serielle Kommunikation
Die Steuerung verfügt über serielle Ports für RS485-Kommunikation und Wellenkommunikation, was die Entwicklung von Steuernetzen erlaubt, die für alle Ansprüche geeignet sind.

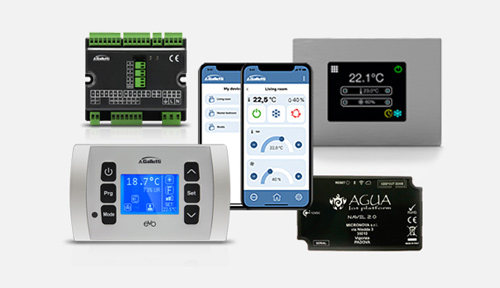

Elektronische Mikroprozessorsteuerung EVO-BOARD
- Bedeutende Ersparnis während der Installationsphase
- Benutzerfreundliche Schnittstelle
- Serielle Kommunikation RS485 und OC
- Fortgeschrittene Entfeuchtungsfunktion
- Gleichzeitige Verwaltung von 3 modulierenden Vorrichtungen
- Fortgeschrittene Verwaltung der Zeitabschnitte
- LCD-Display oder Touch Screen
Anwenderschnittstelle mit LCD-Display EVO DISP
- LCD-Display mit integriertem Temperaturfühler
- Vom Leistungsteil abgeleitete Niederspannungs- versorgung
- Wandinstallation oder Installation am Gebläsekonvektor ART-U
- Vorgerüstet für Unterputzdose 503
- Personalisierbarer Stand-by-Modus
- Tastensperrfunktion
Touchscreen Bedienoberfläche EVO-2-TOUCH
Smartphone-App zur Steuerung von Endgeräten
- Wi-Fi- oder Bluetooth Kommunikation
- Immer in der Cloud nachschlagbare Informationen
- Fernzugriff Verwaltung der Zeitabschnitte
- Mit iOS und Android kompatible App
- Verwendung mit allen Endgeräten möglich, die von EVO verwaltet werden
Navel
Mit Navel wird die Wi-Fi- oder Bluetooth-Kommunikation zwischen EVO BOARD und dem Smartphone, auf dem die App installiert ist, aktiviert. Navel wird an der Seitenwand des Gebläsekonvektors angebracht und bezieht die Stromversorgung direkt von EVO.
